方案介绍



  l  总体架构

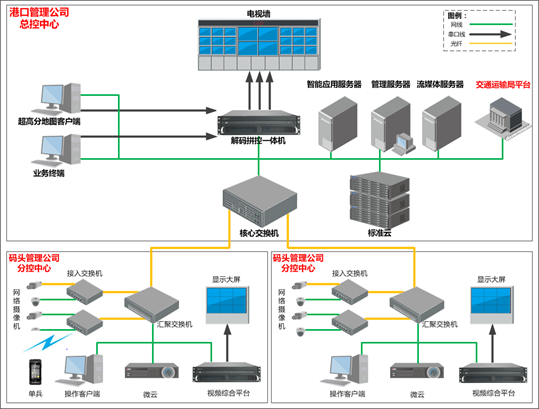

如图所示，前端摄像机包括大场景、防爆、热成像、大场景、远距离等多样化前端分布于港口各处以有线和无线多种方式接入系统。传输网络包括前端-码头-港口的两级架构视频专网。存储架构包括码头微云-港口标准云两级云存储架构。显控系统包括港口-码头各级指挥中心的显示控制系统。平台包括港口-码头两级平台管理架构，各级平台根据各自的权限级别进行系统管理和应急指挥。



l 系统的构成

本系统主要由以下几个部分构成：

1.前端采集，负责视频信号的采集和编码压缩。

2.单兵设备，包括单兵和无人机，负责移动执法应急等。

3.传输系统负责全系统的数据传输，港口和码头往往具备自己的视频专网，包括有线网络和无线网络。

4.存储系统负责数据的存储，港口和码头各级平台都部署各自挂载的存储系统。

5.显控系统包括集拼控解码于一体的视频综合平台和显示大屏。

6.管理平台包括港口和码头各级管理平台，根据各自的权限进行管理和应急指挥。



l 无人机应急和单兵

针对航道有些区域地形复杂，环境险恶，无法安装摄像机点位，可以采用无人机作为日常巡逻和应急指挥的有效手段。外勤人员将业务现场的图像通过单兵前端摄像机实时传输至后方指挥中心大屏幕上，通过单兵设备建立与本部之间的实时通话，满足远程实时指挥调度需求，指挥中心也可以对关员进行GPS定位，对其作业全程进行录像监督等，方便港口监管人员外出移动执法。



l 综合监管平台

港口和码头的综合监管及应急指挥平台是整个监管体系的核心部分，不仅是用户日常直接操作的设备，也对全系统所有的监控点位、全网所有的监控和网络设备进行管理和维护，具有最高最全的管理权限和管辖范围。

综合监管及应急指挥中心主要由综合安防管理平台、智能运维系统、智能视频分析系统等模块组成。

值得一提的是港口和码头的综合监管平台不仅具备综合监管的功能，还集成了大华集装箱号自动识别系统的功能，成为名副其实的综合管理平台。

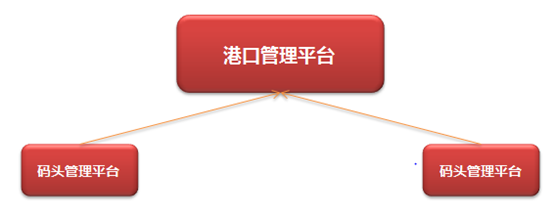

本次平台架构分为港口-码头两级平台架构，即每级指挥中心都有自己的指挥平台。
